KOMPAS.com - Jaringan komputer adalah kumpulan sejumlah terminal komunikasi yang berada di berbagai lokasi yang terdiri dari satu komputer yang saling berhubungan.

Dilansir dari buku Teknologi Jaringan Komputer (2022) oleh Agus Halid dan teman-teman, jaringan komputer juga berarti sekumpulan perangkat (atau sering disebut sebagai node) yang dihubungkan oleh media komunikasi.

Sebuah node dapat berupa komputer, printer atau perangkat lain yang mampu mengirim dan/atau menerima data yang dihasilkan oleh node lain di dalam jaringan.

Adapun setiap node pada jaringan dapat terhubung melalui kabel (wire) ataupun tanpa kabel (wireless).

Salah satu kabel jaringan yang umum digunakan pada Local Area Network (LAN) adalah Unshielded Twisted Pair (UTP).

Dalam pemasangan kabel UTP pewarnaan kabel harus urut dan teliti. Selain itu, kabel UTP memiliki dua jenis yakni kabel staright dan kabel crossover. Berikut rinciannya:

Baca juga: Kabel UTP: Pengertian, Jenis, Kelebihan, dan Kekurangannya

Kabel straight

Kabel UTP terdiri atas delapan warna yang harus diurut dengan mengikuti aturan.

Untuk urutan warna kabel UTP straight, yakni:

Konektor 1

Putih-jingga
Jingga
Putih-hijau
Biru
Putih-biru
Hijau
Putih-coklat
Coklat

Konektor 2

Putih-jingga
Jingga
Putih-hijau
Biru
Putih-biru
Hijau
Putih-coklat
Coklat

urutan warna kabel UTP straight

Baca juga: Pengertian Kabel Coaxial dan Fiber Optik serta Fungsinya

Kabel crossover

Jaringan komputer yang menggunakan switch, untuk setiap node akan dihubungkan dengan kabel straight pada setiap ujung kabel.

Sedangkan jaringan komputer yang hanya terdiri dari 2 node dapat dihubungkan menggunakan kabel crossover.

Berikut urutan warna kabel UTP crossover:

Konektor 1

Urutan konektor 1 adalah:

• Putih-jingga
• Jingga
• Putih-hijau
• Biru
• Putih-biru
• Hijau
• Putih-coklat
• Coklat

Konektor 2

Urutan konektor 2, yaitu:

• Putih-hijau
• Hijau
• Putih-jingga
• Biru
• Putih-biru
• Jingga
• Putih-coklat
• Coklat

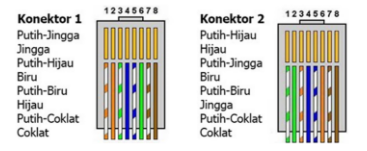

urutan warna kabel UTP crossover

Dalam penggunaannya, kabel UTP memiliki kelebihan dan kekurangan. Kelebihan kabel UTP yaitu bisa mencapai kecepatan maksimal 100 Mbps.

Sedangkan kekurangannya adalah kabel UTP memiliki jangkauan jarak yang pendek yaitu 100 meter dan tergolong kabel yang sensitif terhadap kehadiran listrik yag lain.
